Wellhead -apparatuur en kerstbomen: de "keel" van olie- en gasproductie
Sep 13, 2025
In de gehele olie- en gasproductieketen kan één type apparatuur de 'keel van de puthead' worden genoemd. Het moet het gewicht van de buisvormen in het buis van het buis dragen, de productie precies regelen en fungeren als de laatste verdedigingslinie in noodsituaties. Die apparatuur is deWellhead -systeem en de kerstboom.
Dit artikel legt uitAPI 6a Wellhead -apparatuurin duidelijke taal. Of u nu een nieuwkomer of een ervaren professional bent, u zult hier nuttige inzichten vinden.
1. Eerste dingen eerst: wat zijn Wellhead -systemen en kerstbomen?
Simpel gezegd, deWellhead -systeemis een familie van apparatuur, bestaande uit drie hoofdcomponenten:

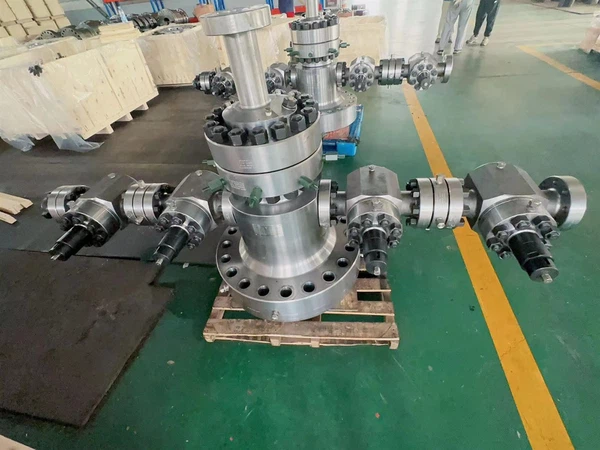

Kerstboom- De "kraan" die olie- en gasproductie regelt.
Slangkop- De "brug" verbindt slangen en behuizing.
Behuizing- De "foundation" die de behuizing verankert en de annulus afdicht.
Samen met kleppen, flenzen en andere accessoires voeren ze vier basisfuncties uit:Suspensie, ondersteuning, controle en afdichting. Deze functies bepalen direct of een put veilig en efficiënt kan werken.
2. Normen komen eerst: 5 belangrijke specificaties om te onthouden
Of het nu gaat om ontwerp, productie of selectie, Wellhead -apparatuur moet voldoen aan de erkende normen om te voorkomen dat "niet - standaard" risico's ". De vijf meest voorkomende zijn:
| Standaard | Sollicitatie | Key Points |
|---|---|---|
| API Spec 6a (2018, 21e editie) | Global Wellhead/Christmas Tree Design | Definieert PSL1 - PSL4 -niveaus; Stelt druk/temperatuurvereisten in |
| ISO 10423: 2022 | Internationale standaard | Geharmoniseerd met API 6A; beter geschikt voor wereldwijde supply chains |
| GB/T 22513-2023 | Chinese nationale standaard | Geoptimaliseerd voor lokale geologische omstandigheden |
| API STD 6AR (2019, 2e editie) | Reparatie en revisie | Stelt de kwaliteitsbasis in voor gerenoveerde apparatuur |
| SY/T 7694-2023 | China reparatiestandaard | Details gelokaliseerde reparatieprocessen |
⚠️ Opmerking: deze normenniet van toepassing zijnom testgereedschap of installatiehulpmiddelen te veldvelden (zoals slijtbussen of teststekkers).
3. Belangrijke termen uitgelegd: 13 gemeenschappelijke "modewoorden"
Het olieveld zit vol met jargon. Hier zijn 13 van de meest voorkomende termen, uitgelegd in gewoon Engels:
Wellhead -systeem- Alle permanente apparatuur van de bovenkant van de oppervlakte -behuizing naar de slangkop; het "skelet" van de put.
Behuizing - hoofdbehuizing- gemonteerd op de bovenkant van de oppervlakte, gebruikt om de behuizing te hangen.
Buis - hoofdspoel- Verbindt de behuizing kop met de kerstboom, hangt slang en sluit de annulus af.
MANDREL - type hanger- Een solide - balkstijlhanger om de behuizing te ondersteunen.
Slip - type hanger- Wedge glipt de pijp vast als een klem, snel en veelzijdig.
Poortklep- De meest voorkomende putkopklep, met behulp van een stijgende/dalende poort om de stroom in te sluiten.
Surface Safety Valve (SSV)- Sluit automatisch af wanneer de voeding (elektrisch/hydraulisch) verloren gaat, waardoor lekken worden voorkomen.
Verstikken- regelt stroom en druk, zoals de "gasklep" van de put.
Back - Drukventiel (bpv)- One - of twee {- Way Check klep, voorkomt dat putvloeistoffen ontsnappen tijdens onderhoud.
Blinde flens- Een massieve flens die wordt gebruikt om ongebruikte verkooppunten af te dichten.
Vr plug (klep - verwijderingsstekker)- Schroefdraadstekker waarmee de poortklep onder druk wordt verwijderd.
Topconnector- De bovenste verbinding van de boom, waarbij de boomboring wordt verbonden met apparatuur hierboven.
Buis - kopadapter- komt overeen met de slangshoofduitgang met de inlaat van de kerstboom wanneer de maten verschillen.
4. Kernfuncties: hoe de puthead werkt
Ondanks zijn complexiteit dient het Wellhead -systeem vijf essentiële doeleinden:
Suspensie en lading lager- Ondersteunt de behuizing, slang en boorgatgereedschap, terwijl u annuli afdicht om crossflow te voorkomen.
Productiecontrole- Chokes reguleren stroming en druk om veilig te voldoen aan de productiebehoeften.
Operationele ondersteuning- Biedt toegang tot goed doden, verzurgen, breken of buizen zonder verwijdering van apparatuur.
Gegevensmonitoring- Drukmeters bieden reële - Tijdbewaking voor veilige werking.
Veiligheidsbescherming- Veiligheidskleppen en terugslagkleppen activeren automatisch tijdens abnormale omstandigheden.
5. Selectie van apparatuur: materialen en PSL -niveaus
(1) Materiaalselectie: matchen met putomstandigheden
| Materiële klasse | Sollicitatie | Lichaams-/drukdelen | Besturingsonderdelen (stengels, hangers) |
|---|---|---|---|
| AA/BB/CC | Conventionele putten | Carbon/low - legeringsstaal (CC gebruikt roestvrij) | Carbon/low - legeringsstaal (bb/cc gebruik roestvrij) |
| DD/EE/FF | Zure service | Carbon/low - legeringsstaal (ff gebruikt roestvrij) | Koolstof/laag - legeringsstaal (ee/ff gebruik roestvrij) |
| HH | Ernstige zure & hoog - druk | Corrosie - resistent legeringen (cra) | Corrosie - resistent legeringen (cra) |
(2) PSL -niveaus: match met risico
PSL1- lage - druk, conventionele putten
PSL2- Medium - drukputten
PSL3/3G- High {- drukgasputten, zure service
PSL4- Ultra - High - druk, hoog - Risicoputten
6. Installatie in 6 stappen: Precisie vereist
Wellhead -installatie moet strikte procedures volgen, meestal in zes stappen:
Dirigent behuizing- Drill → Geleider uitvoeren → Cement, het vormen van de eerste fundering.
Oppervlakteomslag- Drill → Uitvoeren → Handkop installeren → Cement.
Technische behuizing- Drill → Uitvoeren → Casing installeren - Head Spool → Druktest.
Productiebehuizing- Drill → Uitvoeren productiebehuizing → Installeer Mantrel Hanger → Druktest.
Buis - hoofdspoel- Runslang → Installeer hanger & slijtage bussen → Druktest.
Kerstboom- Installeer terug - Drukventiel → Landboom → Volledige druktest → BPV verwijderen, het voltooien van de wellhead -montage.
